关于汽车零部件清洁度等级如何定义

1386
发表时间:2020-01-05 14:12作者:汽车零部件静电除尘网址:https://cleanmater.com/product-11.html


关于汽车零部件清洁度等级如何定义

本文所指清洁度就是指汽车产品零布件、总程和整个设备特殊部位被杂质环境污染的水平。比如汽车变速箱零件清洁度的计算方法及要求等。

关于产品清洁度等级的定义由上海今钧为大家资料整理。产品清洁度的等级用统一标准的方式 从要求的特点部位收集到杂质颗粒的品质、尺寸和总数来表达。这儿常说的“要求部位”就是指严重危害产品可信性的特点部位。这儿说的“杂质”Particle,包含产品设计方案生产制造运送应用和检修全过程中,自身残余的、外部渗入的和系统生成的所有杂质。

汽车零部件等级划分

本标准规定了用于确定变速器总成及其零部件清洁度要求的规则,以及一套代码系统来简化污染物数据的传递和报告。

本标准不涉及液态物质的清洁度的要求.

具体描述

清洁度水平用每个零件所含污染物的总质量表示.如果需要,也可以结合颗粒种类或最大颗粒的尺寸/质量来表示.例如:总质量+最大颗粒的质量。

注意:考虑到评价颗粒尺寸的检査方法不同(如:显微镜或颗粒计数器),对相同的样本,測出的污染物水平可以不同.


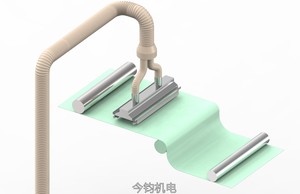

德国imm今钧机电 (2)~2.jpg

标寸分段

颗粒尺寸的分段见表1。每个尺寸范围用一个字母表示.

表1 一颗粒尺寸分级表

注意:特殊情况下,尺寸范围可以合并或忽略掉。

尺寸段 尺寸X范IU(um)

B 5WXV15

C 15WXV25

D 25WXV50

E 50WXV100

F 100WXV150

G 150WXV200

H 200WXV400

I 400WXV600

J 600WXV1000

K 1000WX

清洁度等级

在给定尺寸段内,零件的清洁度等级按表2确定,它是以零件每1000 cm2表面积上所含微粒的总质量(m)来表示的.

表2—零件清洁度等级的定义


单件脏物质量

mcp:5mg尺寸段:15<x<1000Mm

代表以单个零件所含杂物质量来表示

零件清洁度代码

5)当一个清洁度等级对应的尺寸范围比表1中的几个要宽时,例如,它覆盖了几个连续的尺寸段,则

在较小和较大尺寸段的两个字母间加连字符(•),后面再加相关清洁度等级。例如..…/G-J20/..…

CCC = MA (G-J20)

表示尺寸2150"、<1000pm范围(尺寸段G到J)的微粒,每1000cm2表面积总质量在250至500mg间,其他尺寸段没有要求。

CCC = MA (G-K20)

表示尺寸N150卩m (尺寸段G到K)的微粒,每1000 cm2表面积总质量在25。至500mg间,其他尺寸段

没有要求。

CCC = MA (G-K00)

表示没有尺寸N150pm (尺寸段G到K)的微粒,其他尺寸段没有要求。

CCC•以单个专件表示的清洁度代码

零件清洁度代码CCC为字母数字序列,包含括号、斜杆分隔符(/)、尺寸段代号和单个零件污染物质量(mg)。字母MCP(代表单个零件所含污染物质量)写在括号前面。

例如:

最大颗粒

如果零件所含赃物必须用最大颗粒尺寸/质量表示,记作X= “尺寸或质量",尺寸单位为卩m或mg。例

如:X = 650 pm bK X = 5 mg

零件清洁度要求的计算

1) 设AC为零件表面积(cm2) , m是按表2确定的每1000cm2污染物质量(mg〉,则单个零件的污

染物质量mCp为:


2)设AC是一个零件的表面积(cm2) , A'C是在变速器中油流经该零件的面积(cm2) , mCp是该零


3)计入变速器总成清洁度要求的全部零件的污染物总质量,必须小于变速器的清洁度要求.

推荐的手动变速器清洁度要求

变速器总成的清洁度要求

推祥的变速器CCC代码为:

后驱变速箱RWD: CCC = MCP(E-K150) X-5mg

前驱变速箱FWD: CCC = MCP (E-K100) X = 5mg

分动^TRANSFER: CCC = MCP(E-K100) X = 5mg
